射頻芯片領域長期處于國外壟斷的局面，Broadcom、Qualcomm、Qorvo、Skyworks和muRata，這五大射頻前端廠商合計占據2022年全球射頻市場約80%的份額。而從產品發展趨勢上，射頻前端向模組化、集成化方向演進已是大勢所趨。在這樣的背景下，過去幾年來，國內誕生了一批優秀的射頻類芯片企業，正為國產射頻產業的崛起貢獻自己的力量。他們中大多數是從PA、LNA、開關、濾波器等分立器件中選擇一類產品作為研發突破點，待羽翼豐滿些之后，不斷擴大產品矩陣，持續推動產品模組化進程。
而一直在射頻濾波器高地攻堅的漢天下，也是國產射頻大軍中的一員。近日，漢天下發布了其最新的Wi-Fi FEM產品，并且是支持Wi-Fi 7的。放眼全球，目前在整個行業內，有Wi-Fi 7 FEM產品的廠商并不多，國產射頻芯片廠商正在迎頭趕上。
打實濾波器地基，漢天下向射頻模組邁進
在通信設備中，射頻信號處理單元主要負責信號的發送與接收，它包含射頻收發器、射頻前端、天線等。在這其中，射頻前端是移動通信設備中的核心部件，由一系列組件構成，包含濾波器（Filter）、雙工器（Diplexer/Duplexer，由2個濾波器組成）、功放（PA）、開關（Switch）、低噪放（LNA）、天線調諧器等，不同的組件分別對應不同的射頻信號處理功能，不同細分類別或領域的技術和市場差異巨大。
隨著下游應用領域對射頻前端芯片效率及集成度要求的不斷提升，分立器件已難以滿足高集成的需求，射頻模組成為射頻領域玩家的必爭之地。射頻模組是將功率放大器芯片（PA）、低噪聲放大器芯片（LNA）、射頻開關芯片（Switch）、濾波器芯片（Filter）等兩種或兩種以上芯片裸片合封在同一基板上，構成射頻前端模組（FEM）。
目前在這些眾多的組件中，國產廠商在PA、LNA、開關、天線等各個領域逐個突破，均已發展得較為成熟，而在濾波器領域卻還面臨著不足。濾波器也成為國產射頻前端模組當前最為突出的短板所在，造成這樣結果的原因在于濾波器對工藝和制造的要求極高：
?一方面，其對EDA工具和仿真能力要求很高，通用EDA缺少真實工藝數據的反饋，難以設計出高性能產品；
?另一方面，射頻濾波器的設計與制造工藝息息相關，設計必須緊密結合制造工藝進行，全球主要的濾波器廠商Broadcom和Qorvo等幾乎都是采用IDM模式。國內濾波器在技術和工藝上的積累還不足，國內也尚未形成一個完整且成熟的代工產業鏈可以使用。
濾波器主要包括體聲波濾波器（BAW）和聲表面波濾波器（SAW）。其中，SAW 濾波器最適合蜂窩市場中的較低頻率，在 0.4 至 1.2 GHz 的低頻范圍內得到廣泛采用；而BAW 濾波器則適用于較高頻率，對于高頻應用（2.2 至 6.0 GHz），體聲波濾波器是領先者。由于全球5G新增頻段基本高于4GHz，聲表面波濾波器無法適用于高頻段，隨著5G和Wi-Fi 6E的興起，體聲波濾波器將成為新一代市場主導產品。濾波器是射頻前端器件中市場規模最大，且增長最快的細分領域。據預測，射頻前端市場到2025年將達到336億美金，其中濾波器市場規模達111億美金。
漢天下是國內一直在BAW（體聲濾波器）攻堅的廠商，十多年的篳路藍縷，使得漢天下攻克了BAW芯片的關鍵設計和工藝等技術，產品在市場上也已經小有規模。截至目前，漢天下的濾波器已累計出貨超過2.5億顆，發展成為國內最大的體聲波濾波器廠商之一。
遵循濾波器自身產業的特點，漢天下已經備齊了由Fabless模式向IDM模式升級的所有資源要素，自建的體聲波濾波器產線已于2022年10月正式通線。自有產線的建設有助于漢天下縮短產品從設計到量產的時間和生產成本。
在濾波器的積淀基礎上，漢天下又陸續發布了高端濾波器如雙工器、四工器等產品，不斷擴大產品矩陣。雙工器/四工器通常是由兩個或兩個以上的帶通濾波器組成，其作用是將發射和接收訊號相隔離，保證接收和發射都能同時正常工作，互不干擾。因此，他們的特性也是基于濾波器的特性。
據了解，漢天下已推出了滿足市場需求的不同封裝尺寸的2.4GHz Wi-Fi頻段和4G LTE B40頻段濾波器、B3雙工器、B1+B3多工器等。在濾波器上多年的積累，也使得漢天下這些產品的關鍵性能指標大幅領先國內同行，并可以匹敵國際大廠。目前漢天下的產品已進入70多家智能終端客戶的供應鏈體系，包括華為、小米、三星、中興等，也已廣泛使用于紫光展銳、高通，ASR，MTK等平臺，這些平臺將用于支持移動通信、導航定位、物聯網等無線通信。
如今，打實了濾波器地基的漢天下，正在向更加復雜的射頻模組進階。2021年漢天下正式確立了射頻前端模組芯片的發展方向，并陸續引進了精通PA、LNA、Switch在內的海內外資深射頻前端芯片人才。以BAW為核心，漢天下正在不斷鞏固其在射頻前端的競爭優勢。
發布Wi-Fi7 FEM新產品，性能不遜色國際射頻巨頭
在射頻模組的發展探索方面，漢天下從Wi-Fi FEM開始切入。顧名思義，Wi-Fi FEM即應用于Wi-Fi通信領域的射頻前端芯片模組。Wi-Fi是當前移動互聯網、物聯網時代下最重要的無線通信方式之一，隨著Wi-Fi技術的深入普及及應用，為Wi-Fi FEM提供了廣闊的市場空間，無線通信技術的每一次迭代升級，都會帶來射頻前端器件的單機使用數量及價值量的大幅提升。但同時也對射頻前端芯片性能要求更高，Wi-Fi FEM的性能直接影響了用戶使用 Wi-Fi 通信時的聯網質量、上行及下行傳輸速度、傳輸距離、設備能耗等體驗。
緊跟Wi-Fi技術標準的迭代，去年，漢天下發布了首款Wi-Fi FEM產品——HSPM1224。這是一款支持Wi-Fi 6的射頻模組產品，也是漢天下開發的首款模組產品Wi-Fi模組。據漢天下相關人員告訴筆者，該產品與國際射頻巨頭Skyworks的同款產品相比基本相當，而且在同等條件下，漢天下的HSPM1224電流更低。
時隔一年，漢天下再次發布了一款Wi-Fi FEM新產品——HSPM1324，HSPM1324是一款高度集成的前端模塊(FEM)，專為Wi-Fi 7(802.11be)系統設計。該產品兼具高集成、高性能、小型化、低成本等特點。

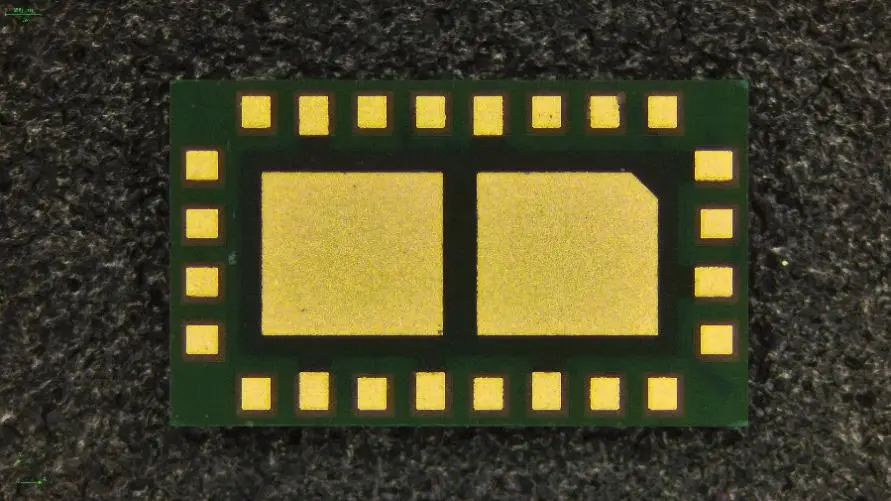

HSPM1324產品
高集成：它集成了一個2.4GHz單極雙擲(SPDT)發射/接收(T/R)開關，一個2.4GHz低噪聲放大器(LNA)和一個2.4GHz功率放大器(PA)，用于大功率802.11be應用和系統，系統內部還集成了功率檢測器用來提供閉環功率控制。公司后續還將陸續推出集成高性能濾波器的Wi-Fi FEM等射頻前端模組系列產品滿足不同客戶的需求。
高性能：HSPM1324在頻帶上提供典型的35 dB發射增益。其低噪聲放大器（LNA）支持啟用/禁用模式，能在非接收模式下節省電源。而且能支持旁路功能，增加接收動態范圍。LNA和PA禁用功能確保在關閉模式下泄漏電流較小。
與國際射頻巨頭Skyworks的產品相比較時，在幾乎同樣的線性度下，無論是在802.11be信號還是802.11ax信號，HSPM1324的輸出功率均會高2dB左右，如下圖a）和圖b）所示。在電流與Skyworks差別不大的情況下，得到了更好的線性指標，如圖c）所示。

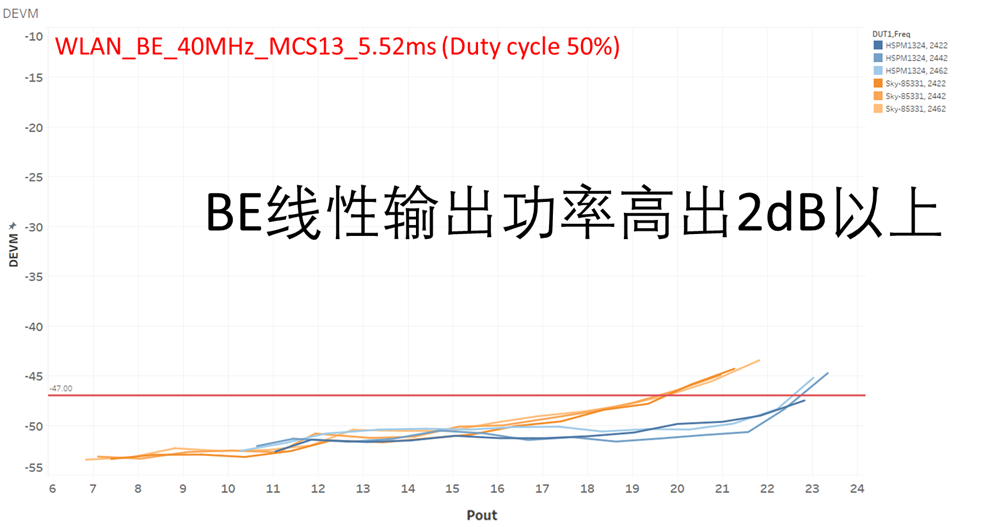

圖a）：HSPM1324與競品在802.11be信號下的增益比較
（備注：這兩個樣品在同一臺架上使用相同的校準文件進行測試，下同。）

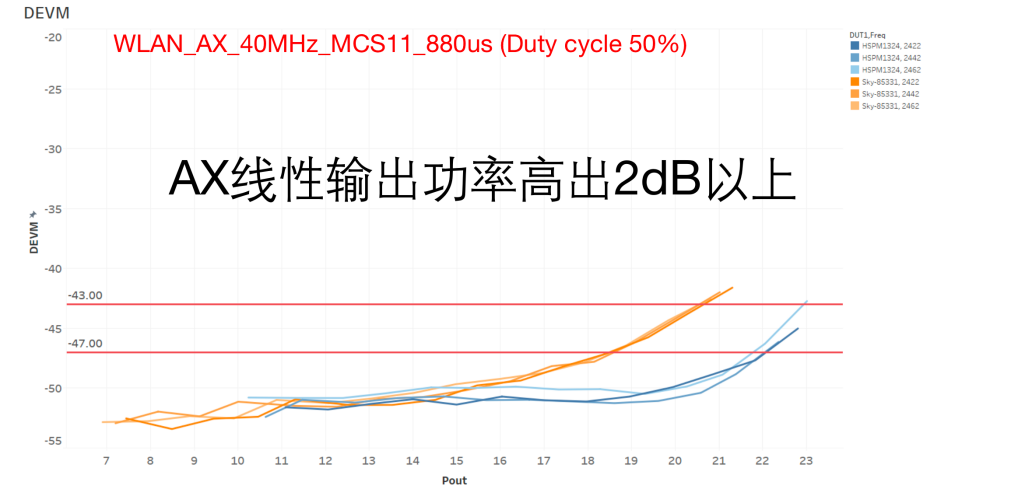

圖b）：HSPM1324與競品在在802.11ax信號下的增益比較

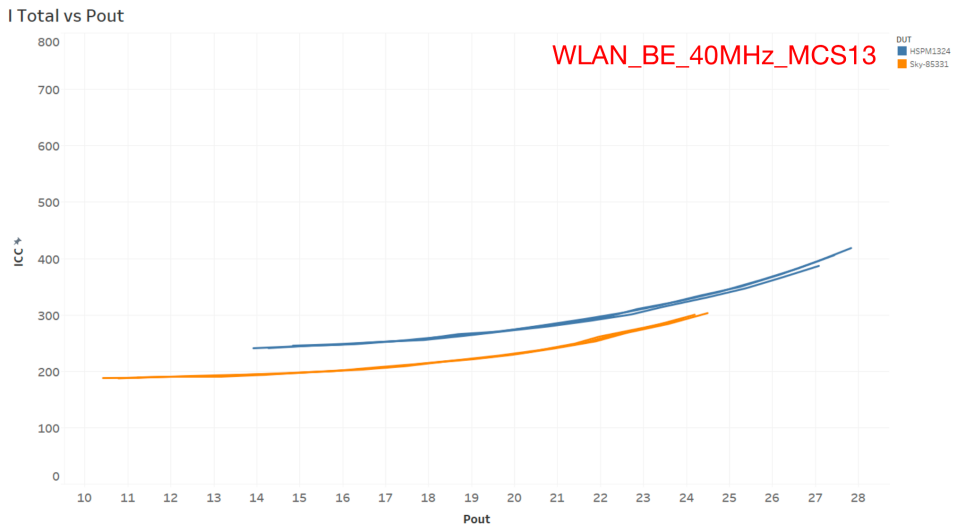

圖c）：在相同功率下，電流的比較
小型化：在工藝方面，該器件采用緊湊的24針3x5mm封裝。
市場應用方面，漢天下的此款Wi-Fi FEM產品瞄準的是無人機，工業路由器和大功率需求的CPE定制產品等，適用于個人計算機、PC卡、以及支持WLAN的無線視頻系統。
為了更好地保證供應鏈穩定及提高新產品推出速度，除了上文中提到的體聲波濾波器產線，漢天下也在規劃建設模組后端封測線，此舉也將進一步為其射頻模組產品的發展不斷提升競爭力。
結語
雖然國外射頻巨頭具有一定的先發優勢，但是國產射頻廠商正在產品性能和質量方面下苦功夫。經過多年在射頻濾波器領域的沉淀與發展，漢天下占據了國產射頻前端市場的關鍵競爭地位，通過一步步向高頻高性能濾波器、雙工器及多工器，乃至現在對射頻模組技術的持續跟進，漢天下正在推動射頻器件的全面國產化。
