射頻前端濾波器（Radio Frequency Front-End, RFFE）是移動通信系統的核心組件，主要指射頻收發器和天線之間的一系列組件，收到收發射頻信號的作用，一般由功率放大器（PA）、濾波器、雙工器、射頻開關、低噪聲放大器（LNA）等射頻器件組成。濾波器主要用于保留特定頻段內的信號，同時將特定頻段外的信號濾除。在發射鏈路中，濾波器位于功率放大器的后側，在接收鏈路中，濾波器位于低噪聲放大器的前側（圖1）

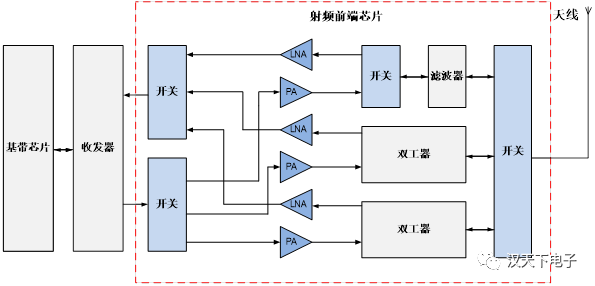

圖1：智能手機通信系統結構示意圖
根據實現方式的不同，濾波器又可以分為LC濾波器、腔體濾波器、聲學濾波器、介質濾波器等，不同濾波器適用于不同的應用場景。到目前為止，基于聲表面波（SAW）和體聲波（BAW）技術的聲學濾波器由于綜合了體積小、插入損耗低以及帶外抑制高等特點，成為移動通信的主流濾波方案。
SAW濾波器（圖2）作為聲學濾波器的代表，非常適合約1.5GHz以內的應用，在2G、3G時代占據濾波器市場的主導地位，但由于受表面電極間距的限制，在濾波頻率高于2GHz時性能不足，不能滿足苛刻頻段的要求。
圖2：聲表面波（SAW）濾波器
圖3：體聲波（BAW）濾波器

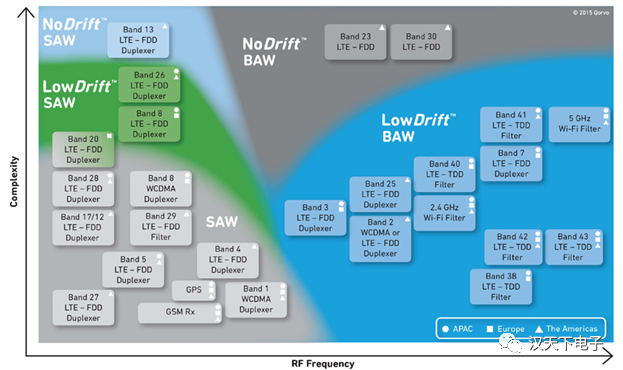

圖4：不同濾波器的頻段范圍 （Qorvo）
圖5：SAW 和FBAR濾波器關鍵參數的比較
2018年，全球智能手機每年出貨量由10億部增加到14億部，而我國智能手機每年出貨量由3.2億部增加到3.9億部。其中2016年是我國智能手機出貨量的頂峰，出貨量達到了5.2億部。目前，我國每年智能手機出貨量占據了全球智能手機出貨量約37%。4G時代智能手機普及度達到高點，意味著4G時代發展帶來的換機熱潮臨近結束，5G時代將迎來新一輪的換機潮。可以預計，在5G驅動下，新基站建設以及5G手機對復雜的制式和頻段的增加將導致濾波器的升級和放量，因此需求亦會大大增加。據Yole預計，手機射頻前端市場規模在2023年將達352億美元（圖6），是2017年規模的2倍多。濾波器是整個射頻前端最大的業務板塊，在4G時代，一個智能手機需要接收2G、3G、4G的多個頻段，同時還要對WiFi、藍牙、GPS信號進行處理。不同通信制式工作頻段不同，需要在收發鏈路中使用多個濾波器避免信號互相干擾，目前一款4G手機需要用到的濾波器數量大約為30多個。隨著5G時代到來，通信制式升級，頻段變多，高一級的通信系統要向下兼容，頻段數量的增加將直接增加射頻前端功放、開關、以及濾波器芯片的數量，要實現5G＋4G全球通，未來一部5G手機可能需要90個以上濾波器。同時通信頻率上移、MIMO、CA技術對于濾波器的性能（插損、帶外抑制、溫度穩定性等）要求提升，濾波器行業進入新的快速成長期。根據現有數據推測到2022年濾波器市場將從52億美元增長至163億美元，年復合增長率達21%，占整個手機前端市場價值的72%。

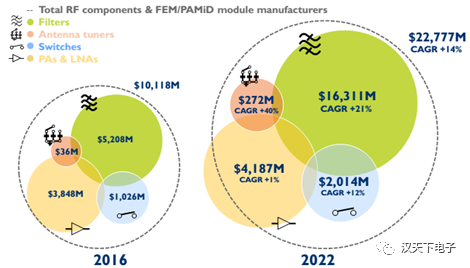

圖6：Yole公司關于射頻前端市場預測分析
同時，濾波器也是目前公認的技術難度最大的器件，不少國內廠商還停留于研發階段，是整個中國亟待解決的、受制于人的關鍵技術。就BAW濾波器整體而言（包含F(xiàn)BAR和SMR），在傳統的IDM射頻廠商中，Avago和Qorvo在FBAR/SMR技術研發上進行了持續且大量的投資，也因此成為下一代5G射頻前端市場中最具競爭力的公司，目前兩家公司BAW濾波器市場占有率超過90%（圖7）。其中Avago的前身安捷倫于1999年就已經開發出了FBAR并于2001年開始量產，此后在FBAR技術和核心專利方面始終處于世界領先地位，多年來Avago一直專注于工藝優化使得其FBAR器件往往具有更佳的性能。而Qorvo的優勢在于其具有齊全的射頻前端產業鏈，因而能夠提供高度集成、完整的解決方案。在此基礎上，Skyworks、muRata、TDK-EPCOS和Taiyo Yuden等以SAW為主要產品的公司，則在已有的濾波器核心產業基礎上積極投資5G技術市場，助力企業滲透高端應用領域。未來五年內，提供毫米波領域的解決方案將會成為這些傳統濾波器龍頭企業爭奪的焦點。目前，國內射頻前端廠商產品同質化嚴重且競爭激烈，缺少可以與國際IDM廠商相媲美的設計、工藝和集成封裝技術。對中國射頻廠商而言，通過自主研發突破國外射頻技術的壁壘，成功制造出高集成、高頻段、小型化、寬帶寬和低成本的高性能濾波器將是未來的主要努力方向。

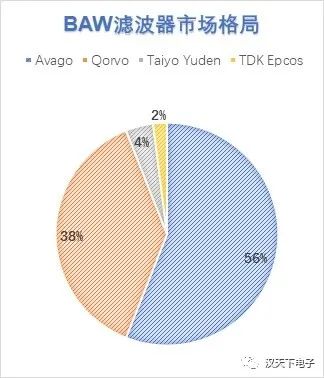

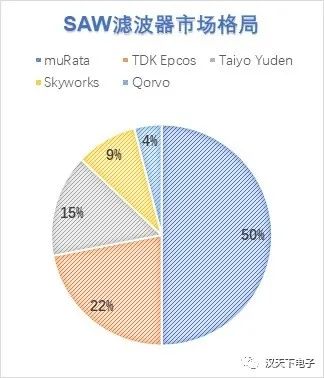

圖7：全球濾波器市場格局
近年來，國內逐漸加強了射頻前端產業鏈的建設，出現了一批Fabless模式的射頻廠商，采取Fabless（設計）+ Foundry（晶圓制造）+ 封測廠的垂直整合模式協作，F(xiàn)abless廠商主要有紫光展銳、昂瑞微、唯捷創芯等，晶圓制造廠有三安光電、海特高新等，封測廠有長安科技、長電科技等。
5G商用序幕的拉開使射頻前端模塊的復雜度逐漸提高，給移動終端射頻前端的設計帶來了很多挑戰，而對濾波器的影響則主要體現在頻率的升高、帶寬的增大以及用量的提升等方面，結果是頻譜日益復雜化，頻譜互擾問題雪上加霜，因此對濾波器的性能要求也不斷提高，其解決方案趨于集成化和模塊化，國外IDM廠商通過整合兼并基本都具備了射頻前端各組件的設計、制造和生產能力，更具備了整合集成的能力，這使中國在全球射頻前端市場的失去了話語權，只能從低端市場切入。2019年，中美貿易戰和美國對中國企業的制裁進一步迫使中國企業必須突圍射頻前端市場，尤其是濾波器市場。但濾波器芯片的設計和工藝復雜，技術壁壘高，國內濾波器企業技術和工藝積累不足，能夠切入濾波器市場的廠商有限。同時因國外起步較早，圍繞核心技術已經形成了完善的專利布局，如何突破國外巨頭的專利封鎖布局，解決在產品設計、結構優化和關鍵工藝上的技術難點是實現濾波器國產化需要解決的重大問題。
當前國內射頻前端領域中，專注SAW濾波器的企業包括好達電子、麥捷科技、中電德清華瑩、中電26所、中電55所等。其中，好達電子SAW濾波器產量國內名列前茅，基于其在SAW領域的長期技術積累，先后獲得小米長江、華為哈勃投資，助力其在高端濾波器的研發。而中電二十六所和五十五所，除了深耕普通的SAW濾波器外，在TC-SAW（帶有溫度補償?shù)腟AW濾波器）和FBAR也有多年的研究布局，麥捷科技則在SAW濾波器打入華為供應鏈后，也通過與中電二十六所的合作，有望跨入FBAR高性能濾波器的研發行列。
針對于BAW濾波器領域，經過幾年的技術積累和積極布局，國內已有部分射頻前端領域的領軍企業成功突圍國外巨頭的技術封鎖，逐步研制出具有自主知識產權的濾波器芯片產品，其中具有代表性的公司如漢天下電子、諾思（天津）微系統、開元通信等。漢天下電子的濾波器技術和產品研發始于2013年的貴州中科漢天下電子有限公司，是國內率先全面掌握BAW濾波器量產技術的公司，團隊擁有關于BAW諧振器、濾波器的多項核心技術，2019年推出了包括全頻段N41濾波器（適配5G技術）在內的多款濾波器產品。天津諾思成立于2011年，總部設于天津，是中國首家FBAR生產企業，也是國內少數的專注FBAR濾波器的擁有IDM（垂直整合制造）模式的廠商，建有亞洲首座具有完全知識產權（IP）的FBAR晶圓廠，到目前為止諾思也已推出包括N41在內的多款濾波器產品。開元通信則通過在工藝、封裝、設計等領域的自主創新，形成了具有高度競爭力和獨特差異化的全套BAW自主知識產權。依托自主核心技術，以及代工廠巨大的產能、品質、成本優勢，以“矽力豹”為品牌強勢進軍BAW濾波器全球市場。
-----------------------------結語------------------------------
科技創新能力的提升，是一個民族、一個國家強大起來的主要標志，芯片行業更是一個需要長期積累和不斷創新的行業，芯片的國產化道路就是一條漫長的創新能力不斷提升的道路，而芯片問題是國家戰略需求問題，是一個國家走向強大不可忽視的一道屏障。現在我國芯片行業已經在各個領域逐步突破了國外巨頭的技術壟斷，未來中國芯片行業必將繼續打通行業領域及產業鏈壁壘。感謝時代，感謝國家的大力支持，我們迎來了芯片國產化的巨大機遇，祝愿產業同仁都能抓住屬于自己的機遇，為芯片國產化貢獻各自的力量。
