進入2022年后，全球消費電子市場持續低迷，市場空間進一步收縮，本土射頻前端行業深陷低端化內卷的競爭泥淖，向模組化、高端化市場進階的需求日益迫切。隨著本土射頻廠商在高性能濾波器、雙工器/多工器上取得突破，突圍的曙光正愈加清晰。

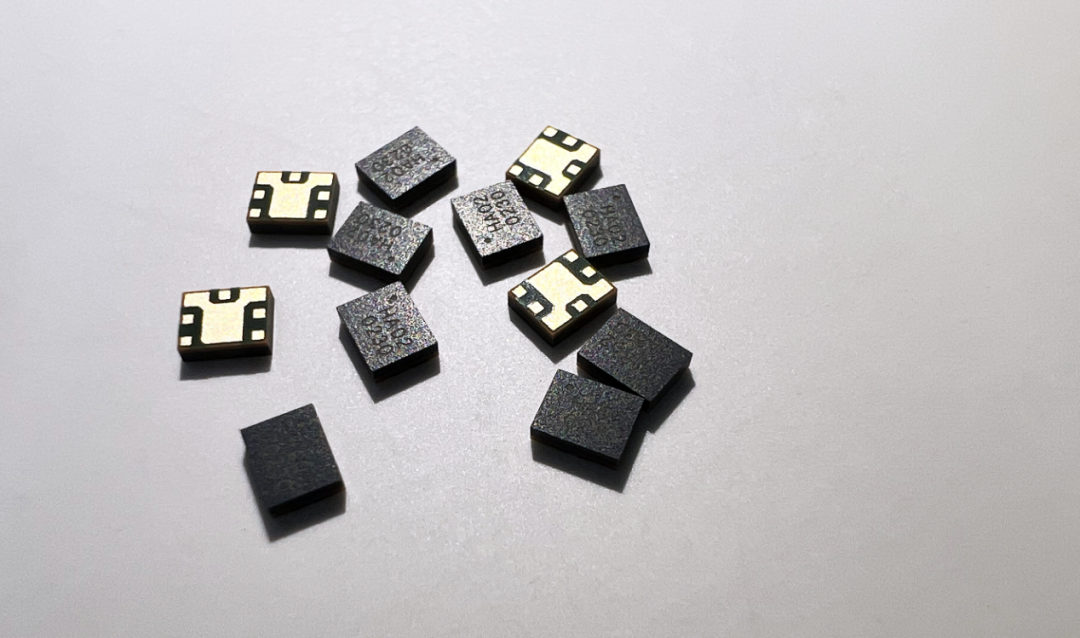

作為深耕濾波器領域已逾十年的本土射頻廠商，日前，漢天下正式推出自主研發的B1+B3四工器HSQP1213，為射頻前端國產化打開新局面。這款產品由四顆BAW濾波器集成打造，不論收發通路之間的隔離度水平，還是B1與B3頻段之間的交叉隔離度均達到業界一線水準。此外，其插損表現比肩國際一線水準，高靈敏度性能完美適配業界需求。
這款四工器HSQP1213的面世，不僅代表漢天下在研發與市場拓展上向前邁出了堅實一步，也為國產射頻廠商向高端化、模組化進階帶來了有力的支持。
| 助力本土射頻前端向模組化進階 |
隨著5G的快速普及，日常通信所需的頻段數量大幅增加，為了充分發揮頻段間的協同優勢，載波聚合成為實現5G速率提升的關鍵方式。
在載波聚合方式被普遍采用后，射頻前端對多工器件的需求獲得大量釋放。在射頻前端中，每個多工器通常由多個不同頻率的濾波器構成，需要配以更陡峭的通帶邊緣滾降，更深和更多的頻段間的相互抑制，這既給射頻廠商更廣闊的市場機會，也在產品研發上帶來了極大挑戰。
在智能手機終端中，B1+B3頻段是最常用的載波聚合組合之一，B1+B3四工器則是其核心的組網元器件。
從全球范圍來看，共有25家運營商正在大規模使用B1和B3頻段，包括中國大陸、澳大利亞、歐洲部分國家，以及阿拉伯地區等，覆蓋了無比龐大的用戶規模。相較于n41、n77、n79這些常用頻段，B1和B3頻段的網絡覆蓋面更加廣闊，是不可多得的優質頻段。
為了保障良好的通信能力，在一些中高端智能手機中，運營商在協議標準中明確要求使用B1+B3四工器。就射頻前端方案配置而言，四工器既能在智能手機的中高端離散方案中直接使用，也能為本土射頻廠商未來的L-PAMiD模組開發打下堅實地基。
由于BAW濾波器本身具有低插損、高抑制和低溫漂系數的特點，這款由四顆BAW濾波器集成打造的四工器HSQP1213產品性能表現十分出色。經全面測試，其插入損耗均在2dB左右，如圖一所示。此外，不論是B1和B3的隔離度，還是兩者之間的交叉隔離度均能保持在60dB，如圖二所示，將發射通路對接收通路的影響降低到最低，信號收發靈敏度達到優秀水準。

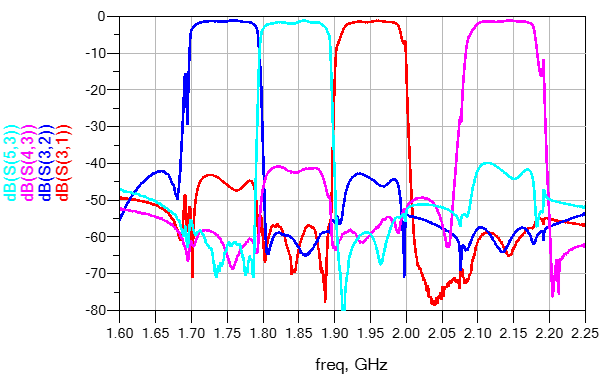

四工器HSQP1213所有通帶內插入損耗達到2.0dB左右

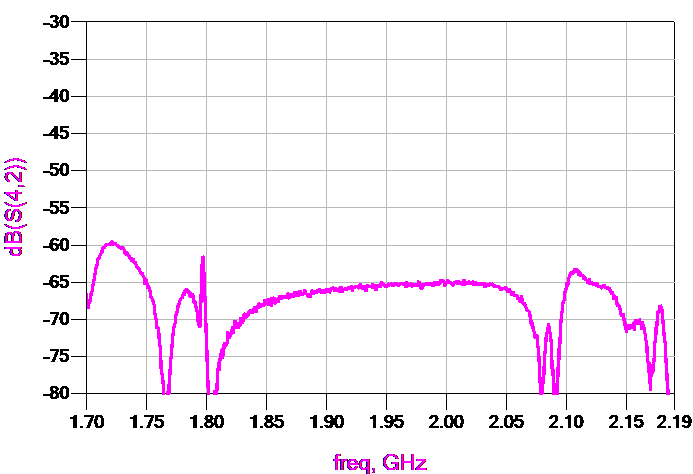

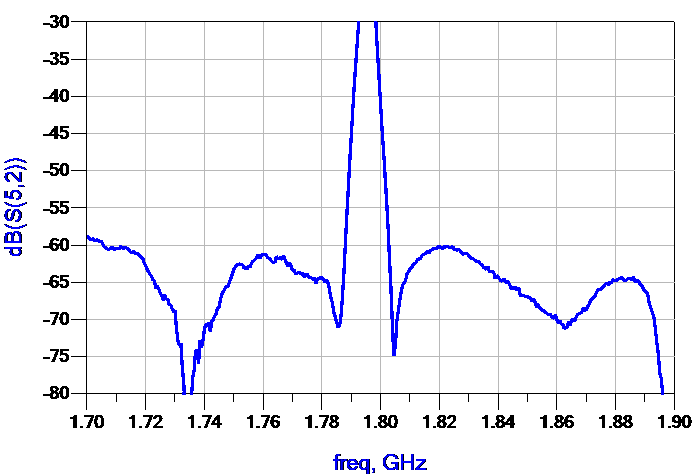

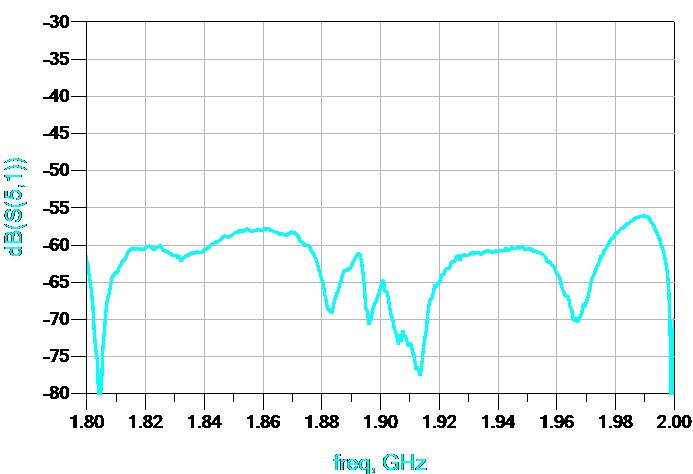

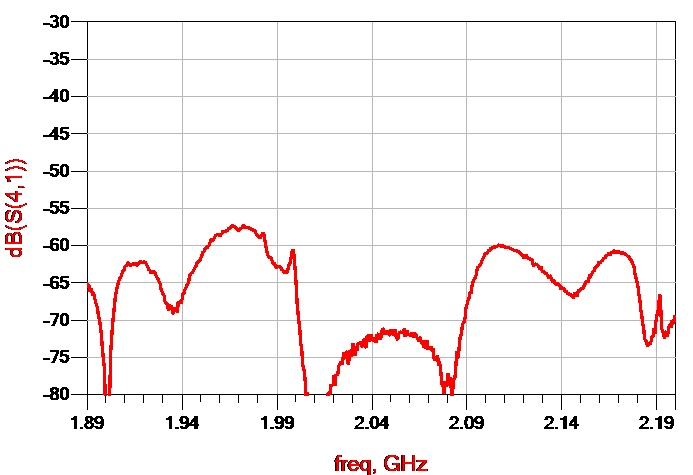

四工器HSQP1213的隔離度達到60dB
目前，在高端智能手機中，模組化方案已成為主流，四工器也成為其中的必備器件。長期以來，由于高度的設計仿真復雜性，四工器一度被國際少數頂級射頻器件供應商壟斷。如今，漢天下成功推出的這款高性能四工器HSQP1213整體性能已達到一線水準，對射頻前端國產自主化有著舉足輕重的意義。
| 研發水平邁上新臺階 |
近年來，隨著射頻前端模組化程度的不斷提高，本土射頻廠商邁向高端市場的壓力越來越大。而在射頻前端模組化的突圍上，最關鍵的短板便是缺乏高性能、高品質的濾波器資源。不論對分集接收模組，還是主集模組而言，濾波器都是高端模組中最核心、難度最大的器件。
相較于PA產品的研發，濾波器沒有成熟的代工產業鏈可供使用。因此，濾波器廠商不僅需要在設計上下功夫，還必須兼顧工藝和模型。對體聲波濾波器而言，需要設計、工藝和物理模型三者之間不斷迭代才能達到預期的性能指標。
相較于SAW濾波器，BAW濾波器具有更高穩定性、更高Q值、更低的插入損耗和耐高功率等特性，能夠在中高頻通訊市場發揮重要作用。從應用層面來看，基于MEMS工藝的BAW濾波器具備更強大的性能優勢，適合要求苛刻的4G應用（包括載波聚合以及VoLTE等），甚至采用更高頻率的5G Sub-6GHz應用。
就單顆濾波器而言，最關鍵的指標有帶內插損、帶外抑制等。在此基礎上，四工器還需要面對許多更為復雜的問題，最核心的便是干擾問題，既包括同一頻段發射與接收通路之間的隔離度，也包括不同頻段相互之間的交叉隔離度。
據漢天下CTO賴志國介紹，在濾波器的研發設計中，諧振器是最核心的基本單元結構，其品質因素直接決定了濾波器芯片的整體性能。另外，由于四工器集成了四個濾波器，在仿真和優化上面臨的挑戰極大，電腦在內存、CPU上的消耗大幅升高，其復雜程度往往達到單顆濾波器的十倍以上。在設計調整的過程中，通常需要應對幾十個參數的同步優化。
為了順利打造這顆四工器，漢天下在前期作了大量投入。一方面，漢天下在工藝平臺升級上作了很大投入，使得諧振器的性能得到大幅提升，在Q值和機電耦合系數等方面均得到明顯提升。另一方面，漢天下對仿真設計平臺作了迭代升級，以確保高效、高精度的仿真效果。此外，為了更好地適應不同器件的耦合關系，漢天下在版圖上作了很多精心的設計和調整，以確保電路設計結果與版圖設計結果盡量接近。
| 力爭成為全系列射頻前端芯片供應商 |
由于研發壁壘太高，介入BAW濾波器領域的本土廠商并不多，歷經逾十年技術和經驗的積淀后，漢天下已成為國內率先全面掌握BAW濾波器量產技術的企業之一。截至2021年末，漢天下已累計出貨芯片近2億顆，是目前國內出貨量最大的射頻濾波器芯片廠商之一。
作為國內為數不多的射頻IDM廠商之一，漢天下COO殷毅敏表示，漢天下的一大核心優勢在于自有晶圓廠，使得其在研發、設計、工藝、模型上能夠?qū)崿F(xiàn)高度協同、相互推動，給產品研發帶來了極大好處，包括更快的研發進度、更及時的量產進度以及更高效的產品迭代。
在高端手機智能方案中，射頻器件的共存是基本要求，四工器則是必備產品。漢天下產品應用總監李紅波表示，漢天下推出這款四工器HSQP1213完成的是從0到1的突破。目前，公司有源團隊正在開發PA模塊，根據客戶面向中高端的實際需求，以及L-PAMiD在中國的市場需求，漢天下將針對性地開發更多適應需求的產品。
就長遠發展而言，漢天下的目標是成為一家國內極具競爭力和頗具影響力的射頻芯片供應商。公司近年來不斷加強有源芯片團隊的建設，團隊成員主要來自于世界頂尖的射頻芯片公司，主持設計生產的多款PA產品被廣泛應用于iPhone、Galaxy等主流智能手機。自此，漢天下產品線得以完整覆蓋射頻前端無源（以濾波器為代表）和有源（以PA為代表）兩大核心模塊，產品系列從濾波器向更復雜的高端模組進軍，力爭成為全系列射頻前端芯片供應商。
從產業發展路徑上看，本土射頻芯片廠商基本都是從相對成熟的分立射頻芯片起步，抓住5G發展的窗口期，逐步實現中低端機型射頻前端的進口替代，同時積累模組能力，逐步走向射頻前端全品類供應。在射頻前端向高端化、模組化進階的過程中，以漢天下為代表的國產射頻廠商勇于打破國外壟斷，解決射頻“卡脖子”難題，為射頻前端自主化注入了強勁動能。
